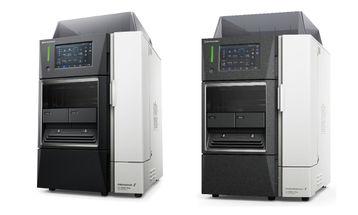

Моноблочные жидкостные хроматографы «i-Plus серии» (Shimadzu, Япония)
Моноблочные жидкостные хроматографы серии «i-Plus» являются новейшей разработкой компании Shimadzu и представляют собой надежные, компактные, высокопроизводительные приборы. Основное отличие моноблочных хроматографов от модульных серий – это минимальный мертвый объем за счет интегрирования узлов хроматографа в одном блоке.
Моноблочные жидкостные хроматографы серии «i-Plus» являются новейшей разработкой компании Shimadzu и представляют собой надежные, компактные, высокопроизводительные приборы. Основное отличие моноблочных хроматографов от модульных серий – это минимальный мертвый объем за счет интегрирования узлов хроматографа в одном блоке.
| Серия «i – Plus» | ||
| Prominence-i Plus для реализации метода ВЭЖХ, 44 МПа |
Nexera-i Plus |
Nexera-i MT Plus |
|
• LC-2030 Plus |
• LC-2040C Plus |
• LC-2040C MT Plus |
|
• LC-2030С Plus |
• LC-2040C 3D Plus |
• LC-2040C 3D MT Plus с диодно-матричным детектором и возможностью охлаждения образцов |
|
• LC-2030C 3D Plus |
|
|
|
• LC-2030C LT Plus |
|
|
Хроматографы серии i-Plus оснащены:
• встроенным детектором (спектрофотометрическим или диодно-матричным), также в линейке представлена бездетекторная модель (LC 2030C LT Plus), совместимая с масс-спектрометрическим моноквадрупольным детектором LCMS-2020;
• дегазатором;
• быстрым автодозатором (полный цикл дозирования за 14 с) с низким уровнем перекрестного загрязнения (в пределах 0,0025%) и возможностью пробоподготовки;
• вместительным термостатом колонок (6 колонок длиной до 100 мм или 3 колонки длиной до 300 мм) с расширенным температурным диапазоном;
• системой автоматической валидации и программным обеспечением, отвечающим требованию «целостности данных», необходимому при контроле качества производства фармацевтических продуктов;
• дополнительно могут оснащаться вторым детектором: спектрофлуориметрическим, дифференциальным рефрактометрическим или испарительным по светорассеиванию.
Во всех моделях реализован принцип интерактивного управления прибором. Хроматографы могут быть использованы как для выполнения ежедневных рутинных анализов, так и для проведения серий анализов в полностью автоматическом режиме, освобождая оператора от необходимости личного присутствия.
В дополнение к термостатируемым проточным ячейкам детектора, в моделях серии «i-Plus» используется новая технология контроля температуры оптических систем детектора (технология ТС-optics), которая обеспечивает отличную воспроизводимость результатов и высокую чувствительность анализа, что дает возможность определения следовых количеств аналитов даже при значительных колебаниях окружающей температуры.
Серия Prominence-i Plus
|
Модель |
LC-2030 Plus |
LC-2030C Plus |
LC-2030С 3D Plus |
LC-2030C LT Plus |
|
НАСОС |
||||
|
Тип насоса |
двойной параллельный микроплунжерный механизм |
|||
|
Диапазон скорости потока элюента |
0,0001–10 мл/мин |
|||
|
Объем камер плунжеров |
10 мкл |
|||
|
Максимальное давление |
44 МПа |
|||
|
Точность установки потока |
± 1 % или ± 2 мкл/мин, в зависимости от того что больше (для потока в диапазоне от 0,01 до 2 мл/мин) ± 2 % (для потока в диапазоне от 2 до 5 мл/мин) |
|||
|
Пульсация |
менее 0,1 МПа (для воды при 1,0 мл/мин и 10 МПа) |
|||
|
Формирование градиента |
в области низкого давления — по 4 компонентам |
|||
|
Точность формирования градиента |
± 0,5 % (0,1 для 2 мл/мин и от 1 до 20 МПа, определенные условия) |
|||
|
Дегазатор (встроенный, мембранного типа) |
5-канальный (4 линии для подвижной фазы, 1 линия промывочного растворителя); объем 400 мкл |
|||
|
Доп. устройства |
насосы оборудованы датчиком течи; встроенная автоматическая промывка плунжеров насоса |
|||
|
ТЕРМОСТАТ КОЛОНОК |
||||
|
Температурный диапазон |
от (комнатная температура -12°С) до 90 °С, с точностью 0,1 °С |
|||
|
Стабильность температуры |
± 0,8 °С |
|||
|
Вместимость |
3 хроматографические колонки длиной до 30 см или 6 колонок длиной до 10 см, 1 переключающий кран |
|||
|
ДЕТЕКТОР |
спектрофотометрический детектор |
спектрофотометрический детектор с диодной матрицей на 1024 диода. |
- |
|
|
Диапазон длин волн |
190 – 700 нм |
190 – 800 нм |
|
|
|
Ширина щели |
8 нм |
1,2 нм, 8 нм |
|
|
|
Точность установки длины волны |
± 1 нм |
± 1 нм |
|
|
|
Воспроизводимость установки длины волны |
± 0,1 нм |
± 0,1 нм |
|
|
|
Шум |
≤ 2,5×10-6 ед. абс. |
≤ 3,0×10-6 ед. абс. |
|
|
|
Дрейф |
≤ 100×10-6 ед. абс./час |
≤ 500×10-6 ед. абс./час |
|
|
|
Линейность |
2,5 ед. абс. |
2,0 ед. абс. |
|
|
|
Проточная ячейка |
термостатируемая проточная ячейка детектора на 12 мкл, оптический путь 10 мм |
термостатируемая проточная ячейка на 10 мкл, оптический путь 10 мм |
|
|
|
Опциональные ячейки |
возможность использовать стандартную ячейку на 12 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
возможность использовать стандартную ячейку на 10 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
|
|
|
АВТОДОЗАТОР |
с прямым механизмом дозирования |
|||
|
Время ввода образца |
14 с |
|||
|
Дозируемые объемы |
от 0,1 до 100 мкл стандартно (до 2,000 мкл опционально) |
|||
|
Точность дозирования |
± 1 % |
|||
|
Перекрестное загрязнение |
0,0025 % (по кофеину) |
|||
|
Диапазон контролируемых температур |
- |
от 4 до 45 °С |
||
|
Вместимость |
336 виал объемом 1 мл, 216 виал объемом 1,5 мл, 112 виал объемом 4 мл, 4 шт. 96-микролуночных/глубоколуночных планшетов или 384-микролуночных/глубоколуночных планшетов |
|||
|
Режим пробоподготовки |
разбавление, добавление внутреннего стандарта |
|||
Серия Nexera-i MT Plus
|
Модель |
LC-2040С Plus |
LC-2040C 3D Plus |
|
НАСОС |
|
|
|
Тип насоса |
двойной параллельный микроплунжерный механизм |
|
|
Диапазон скорости потока элюента |
0,0001–10 мл/ мин |
|
|
Объем камер плунжеров |
10 мкл |
|
|
Максимальное давление |
66 МПа |
|
|
Точность установки потока |
± 1 % или ± 2 мкл/мин, в зависимости от того что больше (для потока в диапазоне от 0,01 до 2 мл/мин) ± 2 % (для потока в диапазоне от 2 до 5 мл/мин) |
|
|
Пульсация |
менее 0,1 МПа (для воды при 1,0 мл/мин и 10 МПа) |
|
|
Формирование градиента |
в области низкого давления — по 4 компонентам |
|
|
Точность формирования градиента |
± 0,5 % (0,1 для 2 мл/мин и от 1 до 20 МПа, определенные условия) |
|
|
Дегазатор (встроенный, мембранного типа) |
5-канальный (4 линии для подвижной фазы, 1 линия промывочного растворителя); объем 400 мкл |
|
|
Доп. устройства |
насосы оборудованы датчиком течи; встроенная автоматическая промывка плунжеров насоса |
|
|
ТЕРМОСТАТ КОЛОНОК |
воздушно-циркуляционного типа |
|
|
Температурный диапазон |
от (комнатная температура -12 °С) до 90 °С, с точностью 0,1 °С |
|
|
Стабильность температуры |
± 0,8 °С |
|
|
Вместимость |
3 хроматографические колонки длиной до 30 см или 6 колонок длиной до 10 см, 1 переключающий кран |
|
|
ДЕТЕКТОР |
спектрофотометрический детектор |
спектрофотометрический детектор с диодной матрицей на 1024 диода. |
|
Диапазон длин волн |
190 – 700 нм |
190 – 800 нм |
|
Ширина щели |
8 нм |
1,2 нм, 8 нм |
|
Точность установки длины волны |
± 1 нм |
± 1 нм |
|
Воспроизводимость установки длины волны |
± 0,1 нм |
± 0,1 нм |
|
Шум |
≤ 2,5×10-6 ед. абс. |
≤ 3,0×10-6 ед. абс. |
|
Дрейф |
≤ 100×10-6 ед. абс./час |
≤ 500×10-6 ед. абс./час |
|
Линейность |
2,5 ед. абс. |
2,0 ед. абс. |
|
Проточная ячейка |
термостатируемая проточная ячейка детектора на 12 мкл, оптический путь 10 мм |
термостатируемая проточная ячейка на 10 мкл, оптический путь 10 мм |
|
Опциональные ячейки |
возможность использовать стандартную ячейку на 12 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
возможность использовать стандартную ячейку на 10 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
|
АВТОДОЗАТОР |
с прямым механизмом дозирования |
|
|
Время ввода образца |
14 с |
|
|
Дозируемые объемы |
от 0,1 до 100 мкл стандартно (до 2,000 мкл опционально) |
|
|
Точность дозирования |
± 1 % |
|
|
Перекрестное загрязнение |
0,0025 % (по кофеину) |
|
|
Диапазон контролируемых температур |
от 4 до 45 °С |
|
|
Вместимость |
336 виал объемом 1 мл, 216 виал объемом 1,5 мл, 112 виал объемом 4 мл, 4 шт. 96-микролуночных/глубоколуночных планшетов или 384-микролуночных/глубоколуночных планшетов |
|
|
Режим пробоподготовки |
разбавление, добавление внутреннего стандарта |
|
Серия Nexera-i Plus
|
Модель |
LC-2040С MT Plus |
LC-2040C 3D MT Plus |
|
|
НАСОС |
|||
|
Тип насоса |
двойной параллельный микроплунжерный механизм |
||
|
Диапазон скорости потока элюента |
0,0001–10 мл/ мин |
||
|
Объем камер плунжеров |
10 мкл |
||
|
Максимальное давление |
66 МПа |
||
|
Точность установки потока |
± 1 % или ± 2 мкл/мин, в зависимости от того что больше |
||
|
Пульсация |
менее 0,1 МПа (для воды при 1,0 мл/мин и 10 МПа) |
||
|
Формирование градиента |
в области низкого давления — по 4 компонентам |
||
|
Точность формирования градиента |
± 0,5 % (0,1 для 2 мл/мин и от 1 до 20 МПа, определенные условия) |
||
|
Дегазатор (встроенный, мембранного типа) |
5-канальный (4 линии для подвижной фазы, 1 линия промывочного растворителя); объем 400 мкл |
||
|
Доп. устройства |
насосы оборудованы датчиком течи; встроенная автоматическая промывка плунжеров насоса |
||
|
ТЕРМОСТАТ КОЛОНОК |
воздушно-циркуляционного типа |
||
|
Температурный диапазон |
от (комнатная температура -12 °С) до 90 °С, с точностью 0,1 °С |
||
|
Стабильность температуры |
± 0,8 °С |
||
|
Вместимость |
2 хроматографические колонки длиной до 30 см
|
||
|
ДЕТЕКТОР |
спектрофотометрический детектор |
спектрофотометрический детектор с диодной матрицей на 1024 диода. |
|
|
Диапазон длин волн |
190 – 700 нм |
190 – 800 нм |
|
|
Ширина щели |
8 нм |
1,2 нм, 8 нм |
|
|
Точность установки длины волны |
± 1 нм |
± 1 нм |
|
|
Воспроизводимость установки длины волны |
± 0,1 нм |
± 0,1 нм |
|
|
Шум |
≤ 2,5×10-6 ед. абс. |
≤ 3,0×10-6 ед. абс. |
|
|
Дрейф |
≤ 100×10-6 ед. абс./час |
≤ 500×10-6 ед. абс./час |
|
|
Линейность |
2,5 ед. абс. |
2,0 ед. абс. |
|
|
Проточная ячейка |
термостатируемая проточная ячейка детектора на 12 мкл, оптический путь 10 мм |
термостатируемая проточная ячейка на 10 мкл, оптический путь 10 мм |
|
|
Опциональные ячейки |
возможность использовать стандартную ячейку на 12 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
возможность использовать стандартную ячейку на 10 мкл, полумикро (2,5 мкл) и высокоскоростную (8 мкл) ячейки. |
|
|
АВТОДОЗАТОР |
с прямым механизмом дозирования |
||
|
Время ввода образца |
14 с |
||
|
Дозируемые объемы |
от 0,1 до 100 мкл стандартно (до 2,000 мкл опционально) |
||
|
Точность дозирования |
± 1 % |
||
|
Перекрестное загрязнение |
0,0025 % (по кофеину) |
||
|
Диапазон контролируемых температур |
от 4 до 45 °С |
||
|
Вместимость |
336 виал объемом 1 мл, 216 виал объемом 1,5 мл, 112 виал объемом 4 мл, 4 шт. 96-микролуночных/глубоколуночных планшетов или 384-микролуночных/глубоколуночных планшетов |
||
|
Режим пробоподготовки |
разбавление, добавление внутреннего стандарта |
||
